5V升压8.4V充电芯片方案对比
3 款升压充电 IC 实测对比，电路图 BOM 表全公开
做两节串联锂电池（7.4V/8.4V ）产品，很多人卡在充电电路上： USB 口只有 5V ，怎么升压充到 8.4V ？用哪颗
5V 升压 8.4V 充电芯片效率高、外围简单、成本低？
今天把3 款实测过的 5V 升压 8.4V 充电芯片方案全部整理出来，每款都带完整电路图和 BOM 表，充电电流从 1A 到 1.7A ，对号入座选就行。保护电路统一用 PW7120 ，充电 IC 各不相同。
一、5V升压8.4V充电芯片的应用场景
两节串联锂电池满充电压8.4V ，而 USB 口输出只有 5V ，必须通过升压充电芯片把 5V 升上去才能充电。常见应用场景包括：
• 蓝牙音箱、便携式音响（ USB 充电）
• 手持小风扇、电动美容仪（小体积、低成本）
• LED 灯具、应急照明（ USB 充电、单节升压）
• 智能小家电、 IoT 设备（体积敏感）
• 电动玩具、小型电动工具（成本敏感）
二、3款5V升压8.4V充电芯片方案详解

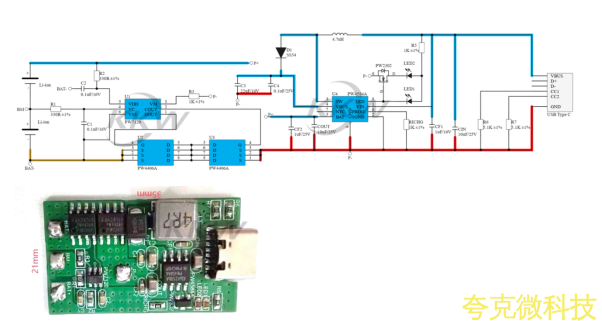

方案1：PW4584A — 开关升压充电（低成本首选）
输入：USB 5V 2A
输出：8.4V （两节串联锂电池满充电压）
电池端充电电流：1A
芯片类型： 开关升压型（Boost ）
转换效率： 约90%
OVP 保护： 输入超过6V 自动关闭充电
输入耐压：30V
配套保护芯片：PW7120 （过充过放过流短路四重保护）
配套MOS 管：PW4406A x2 （ SOP8 封装）
适用场景： 成本敏感、充电电流1A 即可的产品，如小风扇、电动玩具、 LED 灯等
输入：USB 5V 2A
输出：8.4V
电池端充电电流：1A
芯片类型：
同步开关升压型（Boost
）
转换效率：
可达95%
OVP
保护：
输入超过6V
自动关闭充电
输入耐压：18V
配套保护芯片：PW7120
配套MOS
管：PW4406A x2
（
SOP8
封装）
适用场景：
对效率有要求的产品，比PW4584A
效率高
5%
，发热更低，适合蓝牙音箱、智能家居设备
输入：USB 5V 3A
输出：8.4V
电池端充电电流：1.7A
芯片类型：
同步开关升压型（Boost
）
转换效率：
可达95%
OVP
保护：
输入超过6V
自动关闭充电
输入耐压：18V
配套保护芯片：PW7120
配套MOS
管：PW4406A x2
（
SOP8
封装）
适用场景：
需要1.7A
充电电流的产品，电池容量较大、希望充电速度快一些的场景
方案2：PW4252 — 同步升压充电（高效率首选）
方案3：PW4253 — 同步升压充电（大电流首选）
要成本低、充电电流1A
够用
→
选
PW4584A
，外围最简单，耐压
30V
安全余量大
要成本低、发热低、充电电流1A
→
选
PW4252
，效犕
95%
比
PW4584A
高一
5
个点，封闭空间产品优先
要大电流快充、1.7A
充电
→
选
PW4253
，充电速度比前两款快
70%
，大容量电池首选
•
都支持
USB 5V
输入升压至
8.4V
充电
•
都集成
OVP
过压保护，输入超压自动关断充电
•
均配套
PW7120
保护芯片，实现过充过放过流短路四重保护
• MOS
管统一用
PW4406A
（
SOP8
封装），外围器件少
•
充电
+
保护二合一设计，一块板子搞定，不需要外部充电器
•
电路图和
BOM
表全部公开，可直接照着画板
5V
升压
8.4V
充电芯片的选型其实很简单：要便宜选，要效率选
PW4252
，要大电流选
PW4253
。三款芯片外围都很简单，几颗电阻电容
+
一颗电感就能搞定，配合
PW7120
保护芯片和
PW4406A MOS
管，充电
+
保护一块板子全部解决。
以上所有方案的完整电路图和BOM
表都可以提供，

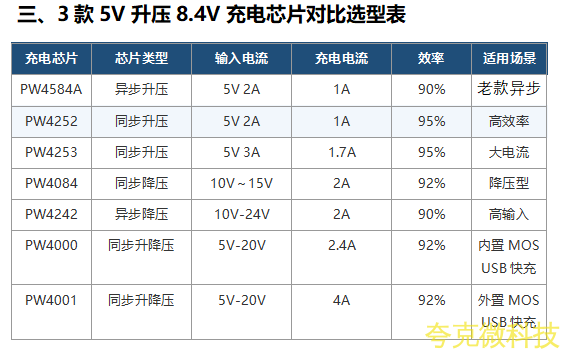

四、5V升压8.4V充电芯片怎么选？
五、3款5V升压8.4V充电芯片的共同特点
