7533 稳压芯片应用指南

PW7533 LDO 应用电路、串联电阻原理详解、更高耐压 PW8600 方案推荐

一、7533 稳压芯片介绍

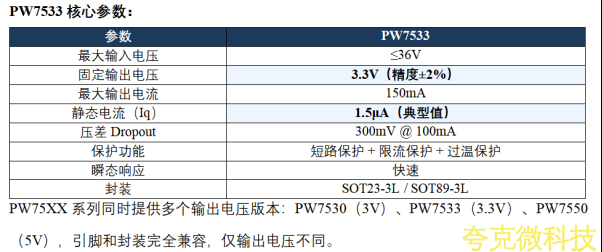

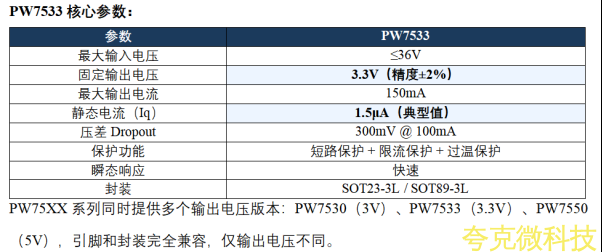

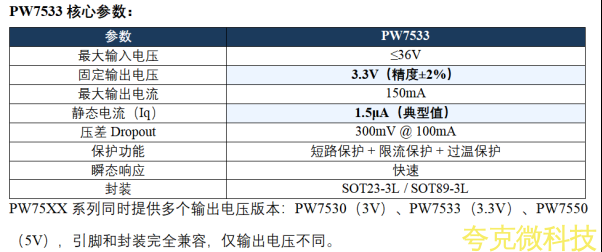

1.1 PW7533 产品概述

PW7533 是平芯微半导体（ PWChip ） PW75XX 系列中固定输出 3.3V 的型号，属于 36V 输入、超低功耗、高精度 LDO 线性稳压器。 7533 芯片内置高精度输出运算放大器，可提供精确稳定的 3.3V 输出，广泛应用于 MCU 供电、传感器电源、智能家居、烟雾探测、电池供电设备等场景。

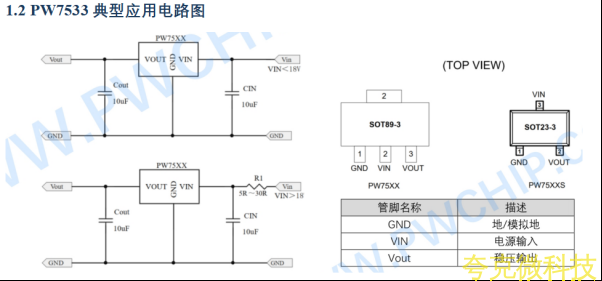

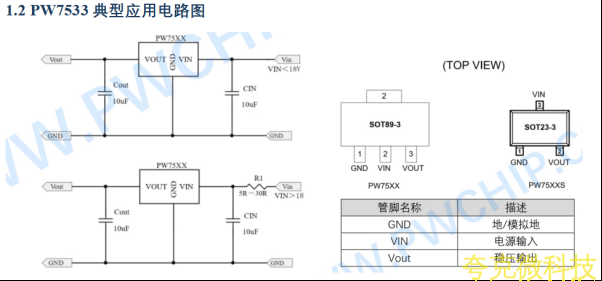

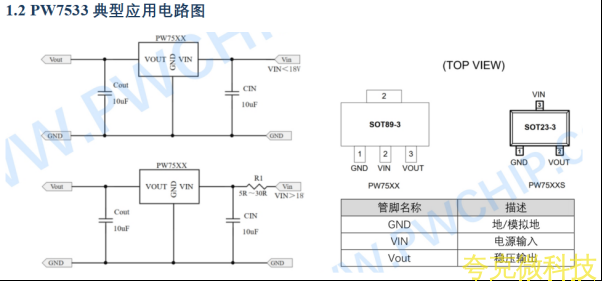

电路一：VIN < 18V （如 12V 输入） —— 直接连接

VIN 直接连接芯片 VIN 引脚，外围仅需 CIN （ 10μF ）和 COUT （ 10μF ）各一颗电容即可工作。电路极为简洁。

电路二：VIN > 18V （如 24V 输入） —— 输入串联电阻 R1

在VIN 与芯片 VIN 引脚之间串联一只电阻 R1 （ 5Ω~30Ω ），其他部分与电路一相同。

备注： “ 热拔插电源时引起的浮涌，瞬间尖峰电压远大于输入电压，可能会损坏芯片，增加 R1 或 CIN 电容用电解电容可降低。 ”

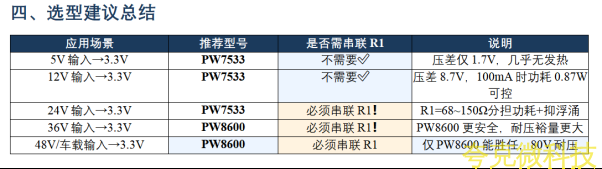

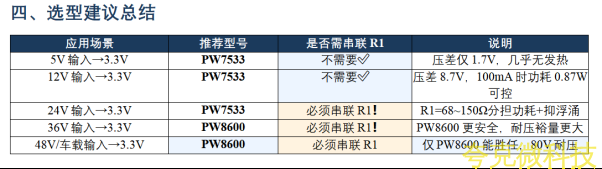

二、为什么12V 输入不用串电阻， 24V 输入要串电阻？

抑制热拔插浮涌尖峰

浮涌瞬间尖峰电压，存在mS 级别，万用表测不到，需要用示波器才可以捕捉到。浮涌瞬间尖峰电压，在直流电源还是交流电源都存在，不管你是 10W ， 20W 直流电源也一样。核心是上电瞬间的电压，电压越高，浮涌尖峰就越大， 24V 输入时尖峰可达 50V+ ，超过芯片 36V 耐压极限。

USB 或电源线热插拔时，电源线和连接器的寄生电感会产生电压尖峰（可达正常电压的 2~3 倍）。串联电阻 R1 可以：

• 与 CIN 电容形成 RC 低通滤波，衰减高频尖峰

• 限制浮涌峰值电流，保护芯片不被尖峰过压损坏

三、更高耐压产品推荐：PW8600 （ 80V 耐压 LDO ）

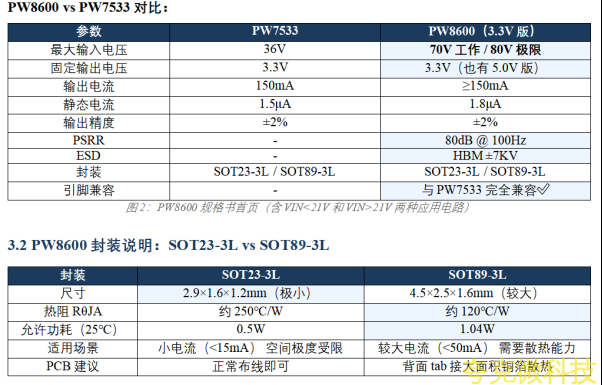

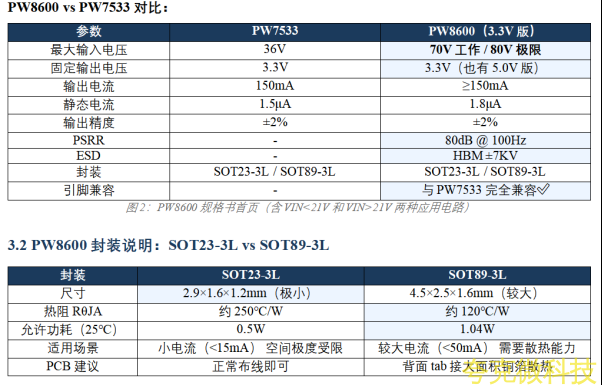

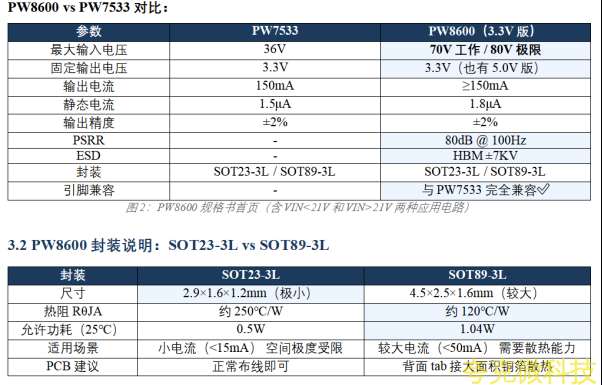

3.1 PW8600 产品特点

当输入电压超过36V （如 48V 、车载 60V 等）， PW7533 已无法适用， 此时需要更高耐压的PW8600 。

PW8600 是平芯微推出的 80V 超高耐压 LDO 稳压器，同 PW7533 一样提供 SOT23-3L 和 SOT89-3L 两种封装，引脚完全兼容，可作为 PW7533 的高压版升级替代。而且 PW8600 本身就有固定 3.3V 输出版本，直接对标 PW7533 。

3.3 为什么推荐 PW8600 替代 PW7533 ？

1. 输入电压超过 36V 时， PW7533 无法使用， PW8600 可以：

• 48V 工业供电 / 13 串锂电池组

• 车载 12V/24V 系统（冷启动、抛负载可达 60V+ ）

• 太阳能光伏系统（开路电压 40V+ ）

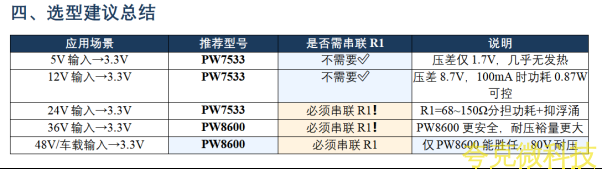

3. 引脚兼容，无缝替换 PW7533 ：
