一、锂电池升压5V 应用概述

单节锂电池（3.7V 标称 /4.2V 满电 /3.0V 截止）是便携式电子产品最常用的电源。要将单节锂电池 3.0V~4.2V 的电压升压到稳定的 5V ，用于 USB 输出、 MCU 供电、 LED 背光、传感器等，需要升压 DC-DC 转换器。

平芯微半导体提供5 款覆盖 0.2A~3A 全输出电流范围的锂电池升压 5V 方案，含无电感电荷泵、 PFM 同步升压、 PWM 异步升压、 PWM 同步升压等多种拓扑，满足不同功率和成本需求。

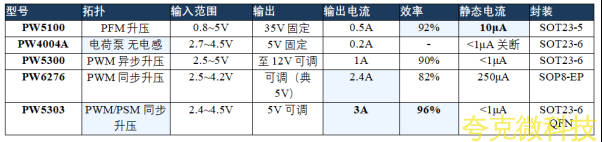

二、五款芯片核心参数对比

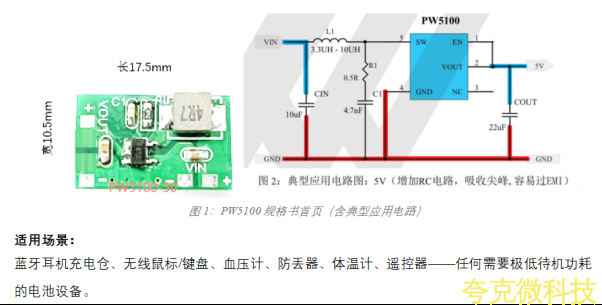

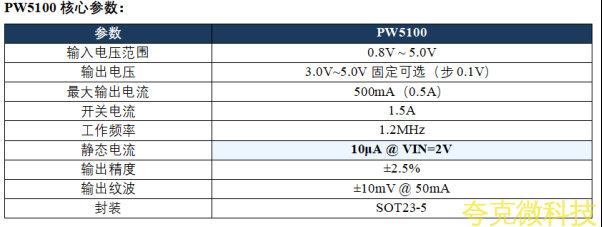

三、PW5100 —— 10μA 超低静态电流， 0.5A 同步升压

PW5100 是一款以超低静态电流为核心卖点的 PFM 同步升压芯片。仅 10μA 的待机功耗使其非常适合电池供电的低功耗场景，可以极大延长电池寿命。工作频率高达 1.2MHz ，支持小电感，仅 3 颗外围元件即可实现升压。

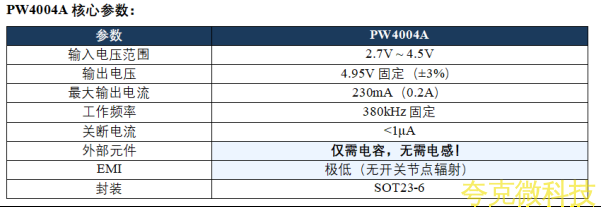

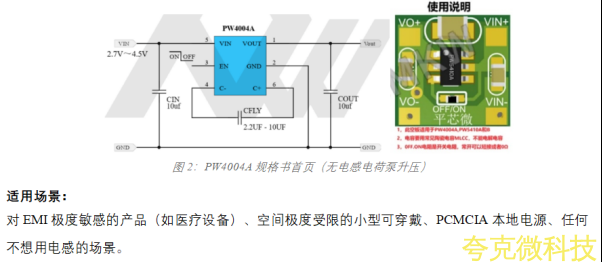

四、PW4004A —— 无电感电荷泵升压，极简 BOM

PW4004A 是一款电容式电压倍增电路（电荷泵），完全不需要电感，仅靠电容即可实现升压！这是其最大优势 —— 无 EMI 辐射、无电感器件成本、 PCB 面积极小。输入电压 2.7V~4.5V ，输出 5V/230mA 。

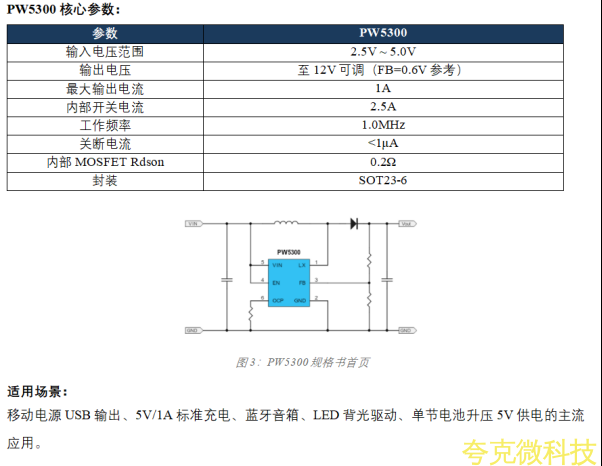

五、PW5300 —— 1MHz PWM 异步升压， 1A 输出

PW5300 是一款电流模式 PWM 升压 DC-DC ，内置 0.2Ω/2.5A/16V 功率 MOSFET ， 1MHz 高开关频率支持小电感，仅 6 颗外围元件可实现升压。输出电压可调（最高 12V ），适合锂电池到 5V/1A 应用。

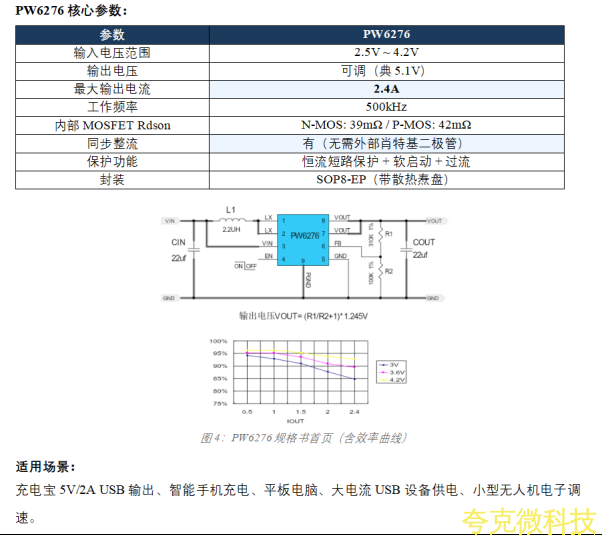

六、PW6276 —— 同步整流升压， 5V/2.4A 大电流

PW6276 是平芯微推出的高效同步升压转换芯片，内部集成上下管同步整流 MOSFET ，无需外部肖特基二极管。充电电流可达 2.4A ， 500kHz 开关频率，带恒流短路保护。 SOP8-EP 封装散热优秀。

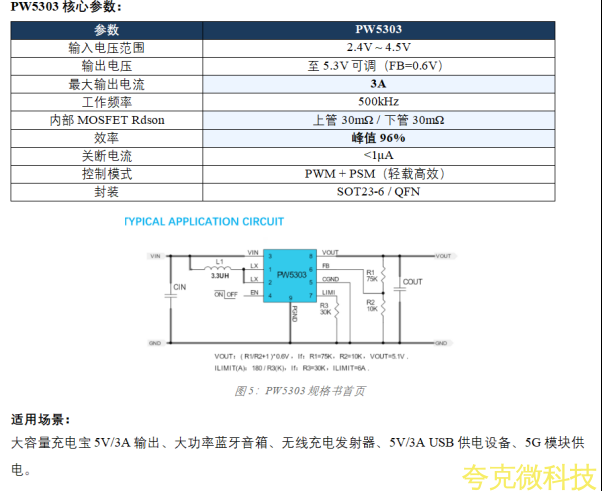

七、PW5303 —— 96% 效率， 5V/3A 旗舰级同步升压

PW5303 是平芯微锂电池升压 5V 系列的旗舰型号。采用 PWM/PSM 控制，内置 30mΩ 上管 +30mΩ 下管同步整流 MOSFET ，峰值效率高达 96% 。 500kHz 开关频率，关断电流 <1μA 。 SOT23-6/QFN 封装。

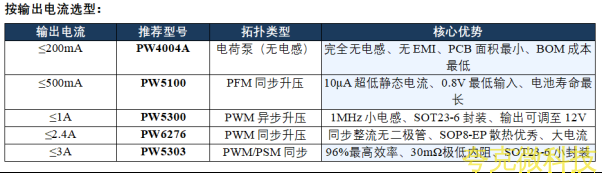

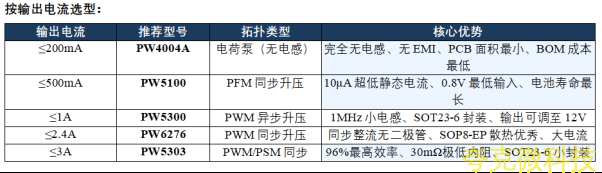

八、快速选型指南

选型口诀：

• 要最低待机功耗： PW5100 （ 10μA ）

• 要无电感 / 无 EMI ： PW4004A （电荷泵）

• 要性价比主流方案： PW5300 （ 1A ）

• 要大电流 USB 充电： PW6276 （ 2.4A ）

• 要最大电流 + 最高效率： PW5303 （ 3A/96% ）
