OVP过压保护+CC恒流+输出短路保护IC
一般描述
PW1515 是前端过电压和过电流保护装置。设备监控输入电压和充电电流，以确保两个参数均在正常范围内。当任何输入电压或输出电流超过阈值时，设备将关闭内部 MOSFET 以断开 VIN 从 V OUT 断开，以保护负载。过温保护 （OTP） 功能可监控芯片温度以保护设备。 PW1515 是 SOT23-5L 封装
特征
l 最大输入电压： 32V
l 可编程 OCP： 0.2A 到 2A
l 恒流操作
l 输入 OVP保护： 6.1V
l 超低内阻： 0.12Ω典型
l OVP 响应时间：小于 1us
l 过温度保护
l 输出短路保护
l 软启动以防止冲流
l 启用输入以控制输出
l 瞬态下的触发的高浪涌尖峰
l PW1555A（3.3V5A， 5V5A， 12V5A）;
PW1558 ( 3V～20V 5.8A)；
PW1605 ( 4V～48V 5A)；
PW1503 (2.5V~6V 3A)；
PW2609A (可调OVP过压保护)

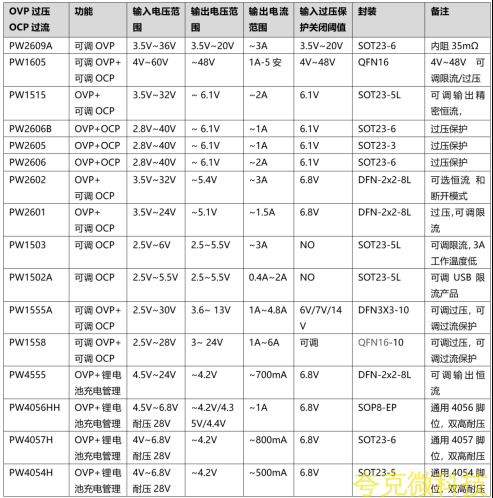

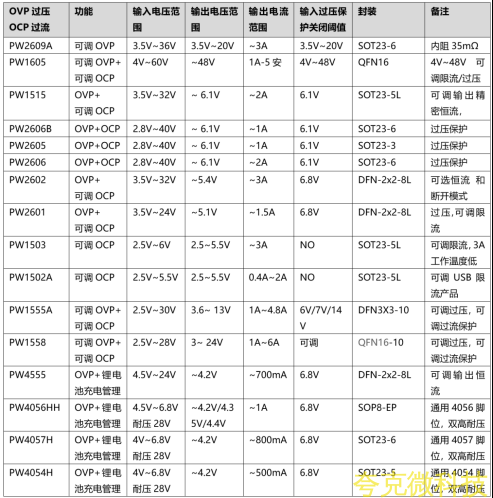

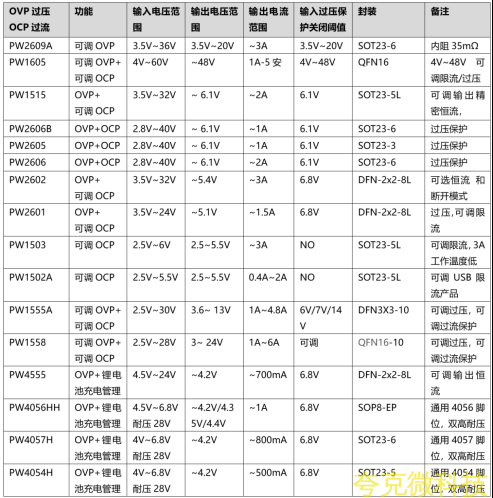

同类型产品
应用
l USB应用
l 汽车 DVR
l 数字视频

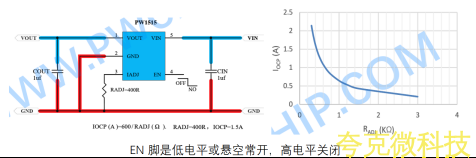

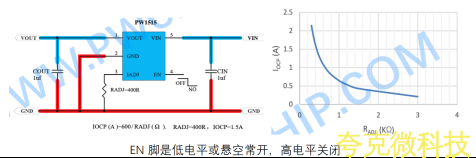

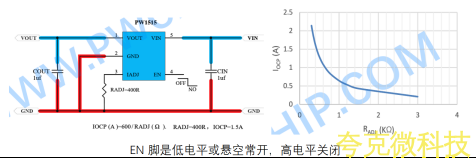

典型应用电路

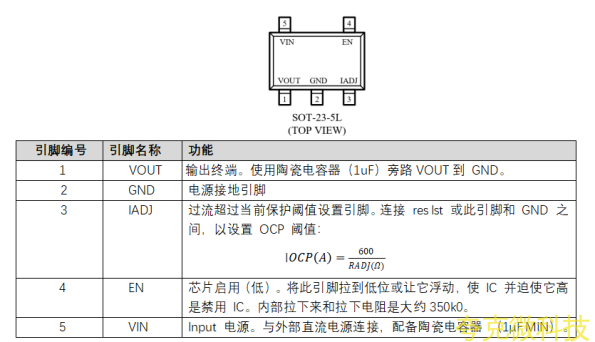

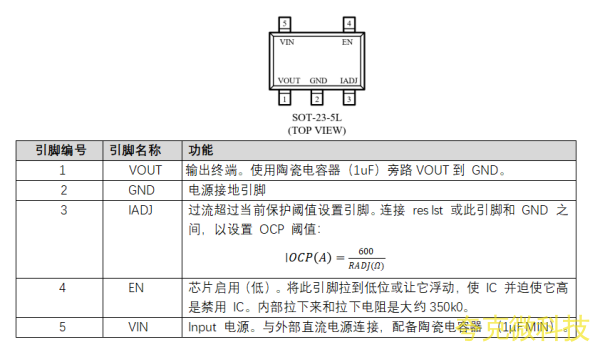

引脚分配/描述
产品
操作范围
|
象征 |
项目 |
值 |
单位 |
|
VIN |
输入电源电压 |
3.5 至 20 |
V |
|
VOUT |
输出电流 |
0.2+2 |
A |
|
TOPR |
工作温度 |
-40 至 +85 |
℃ |
Absolute Maximum Ratings (note).
|
象征 |
项目 |
值 |
单位 |
|
|
VIN |
输入电压 |
-0.3~32 |
V |
|
|
VOUT |
输出电压 |
-0.3~7 |
V |
|
|
All other pins |
EN, IADJ |
-0.3~6 |
V |
|
|
IOMAX |
输出负载电流 |
3 |
A |
|
|
PDMAX |
功耗*1 |
|
0.5 |
W |
|
RθJA |
热阻*2 |
|
170 |
℃/W |
|
TJ |
结温 |
-40~150 |
℃ |
|
|
TSTG |
储存温度 |
-55 to 150 |
℃ |
|
|
TSOLDER |
封装引线焊接温度 （10s） |
260 |
℃ |
|
|
HBM |
ESD敏感性，人体模型 |
8 |
KV |
|
|
MM |
ESD 敏感性、机器 |
400 |
V |
|
|
CDM |
ESD 敏感性、充电器件模式 |
2 |
KV |
|
Note: Exceeding these limits might damage the device. Exposure to absolute maximum rating conditions may affect device reliability.
*1: Surface mounted on FR-4 Board using 1 square inch pad size, dual side, 1oz copper.
*2: Power dissipation is calculated by PD = (VIN-VOUT) x IOUT
电气特性
（VIN = 5V，RADJ = 600Ω，EN浮动，TA = 25°C，CIN=COUT=1μF，除非另有说明）
