双节7.4V锂电池充电管理IC和电路图

PW5300是电流模式升压DC-DC转换器。其内置0.2Ω功率MOSFET的PWM电路使该稳压器具有效高的功率效率。内部补偿网络还可以程度地减少了6个外部元件的数量。误差放大器的同相输入接到0.6V精密基准电压，内部软启动功能可以减低浪涌电流。 PW5300采用SOT23-6L封装，为应用提供节省空间的PCB。

特征
可调输出MAX达12V
内部固定PWM频率： 1.0MHz
Precision Feedback Reference Voltage:0.6V (±2 )
内部0.2Ω， 2.5安， 16V功率MOSFET
关断电流： 0.1μA
过温保护

过压保护， 可调过电流保护： 0.5A〜2.5A（Vin）



应用领域
充电器
液晶显示器
数码相机
手持设备
便携式产品



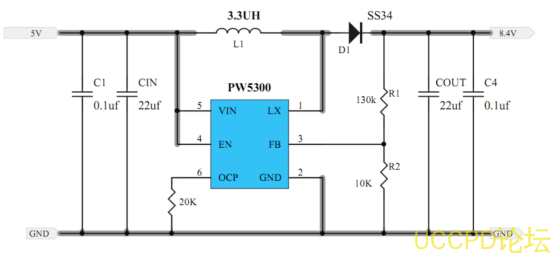

5V 升压8.4 V 电路图，S OT23-6 封装

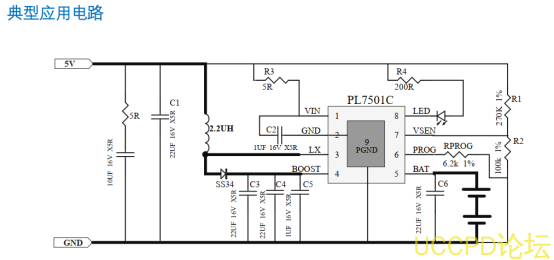

5V 输入升压型双节锂电池充电管理芯片

PL7501C 是一款 3.6V-5.5V 输入， 1A 输出，双节锂电池/锂离子电池充电的异步升压充电控制器。具有完善的充电保护功能。针对不同的应用场合，芯片可以通过方便地调节外部电阻的阻值来改变充电电流的大小。针对不同种类的适配器，芯片内置自适应电流调节环路，智能调节充电电流大小，从而防止充电电流过大而拉挂适配器的现象。该芯片将功率管内置从而实现较少的外围器件并节约系统成本。
PL7501C 的升压开关充电转换器的工作频率为 600KHz ， MAX大 2A 输入充电，转换效率为 90% 。 PL7501C 输入电压为 5V, 内置自适应环路，可智能调节充电电流， 防止拉挂适配器输出可匹配所有适配器。PL7501C 提供 ESOP8 封装(底部焊盘)。

特点
· 升压充电效率 90%
·充电电流外部可调
·自动调节输入电流，匹配所有适配器
· 支持 LED 充电状态指示
· 内置功率 MOS
·600KHz 开关频率
· 输出过压， 输出短路保护
· 输入欠压， 输入过压保护
·过温保护
