5V 输入 USB 限流芯片模板 PW1502A， 0.5A-1.5A 带输出短路保护
1.1 名称： 5V 输入 USB 限流芯片模板 PW1502A， 0.5A-1.5A 带输出短路保护
1.2 应用： USB 充电产品， 5V 供电电源
1.3 输入电压范围 2.5V-5.3V，输出≈输入（内阻有压差，电流越大内阻导致的压差也增加）
1.4 限流设置：按箭头符号，把对应的 R1,R2,R3 一个电阻和焊盘短接，其他 2 个电阻不短接
1.2 应用： USB 充电产品， 5V 供电电源
1.3 输入电压范围 2.5V-5.3V，输出≈输入（内阻有压差，电流越大内阻导致的压差也增加）
1.4 限流设置：按箭头符号，把对应的 R1,R2,R3 一个电阻和焊盘短接，其他 2 个电阻不短接
详情
1.1 名称： 5V 输入 USB 限流芯片模板 PW1502A， 0.5A-1.5A 带输出短路保护
1.2 应用： USB 充电产品， 5V 供电电源
1.3 输入电压范围 2.5V-5.3V，输出≈输入（内阻有压差，电流越大内阻导致的压差也增加）
1.4 限流设置：按箭头符号，把对应的 R1,R2,R3 一个电阻和焊盘短接，其他 2 个电阻不短接
1.5 芯片功能简介：
1， 5V 限流芯片： PW1502A
PW1502A 是一款限流芯片，可达 0.5A-2A 限流，适用于 5V 输入限流应用。
1.2 应用： USB 充电产品， 5V 供电电源
1.3 输入电压范围 2.5V-5.3V，输出≈输入（内阻有压差，电流越大内阻导致的压差也增加）
1.4 限流设置：按箭头符号，把对应的 R1,R2,R3 一个电阻和焊盘短接，其他 2 个电阻不短接
1.5 芯片功能简介：
1， 5V 限流芯片： PW1502A
PW1502A 是一款限流芯片，可达 0.5A-2A 限流，适用于 5V 输入限流应用。

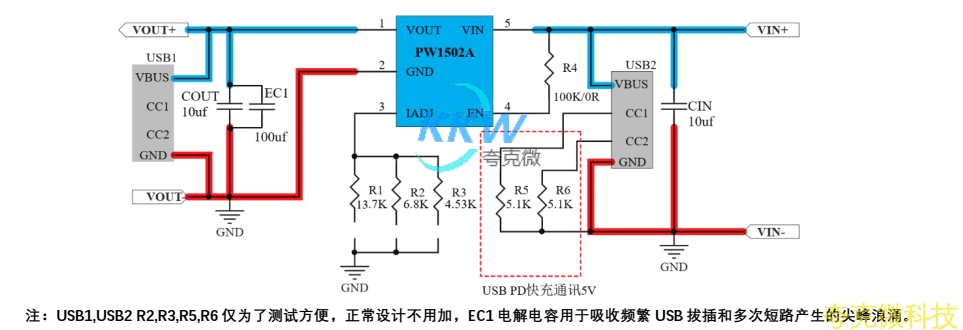

2， 电路图：

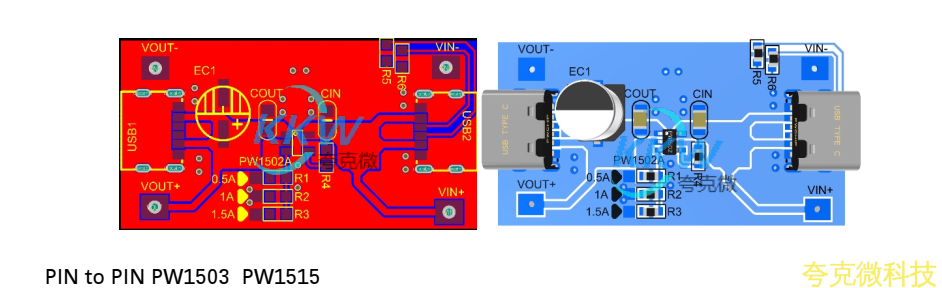

PCB 图和 3D 显示图

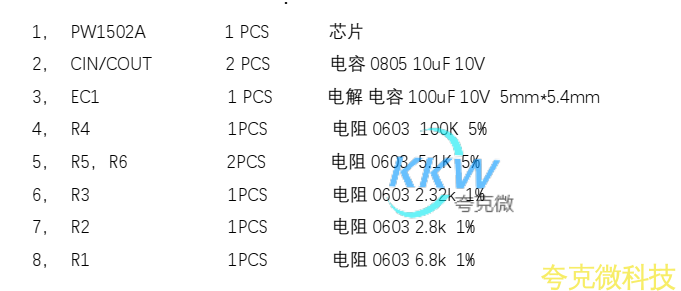

3， BOM 物料表
