PW2609原厂计划停产,升级版PW2609A 切换不同点清单

2026-10-14 17:18:00
SS
原创
10

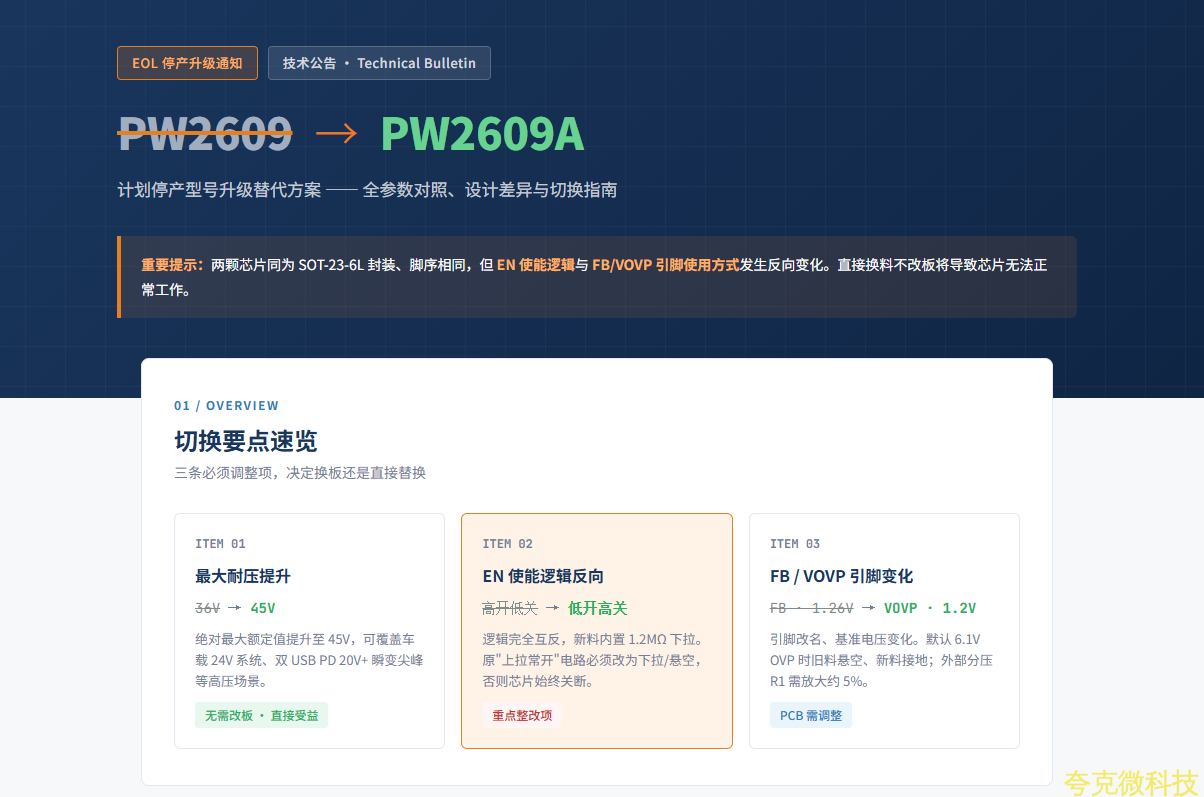

PW2609 → PW2609A

计划停产型号升级替代方案 —— 全参数对照、设计差异与切换指南

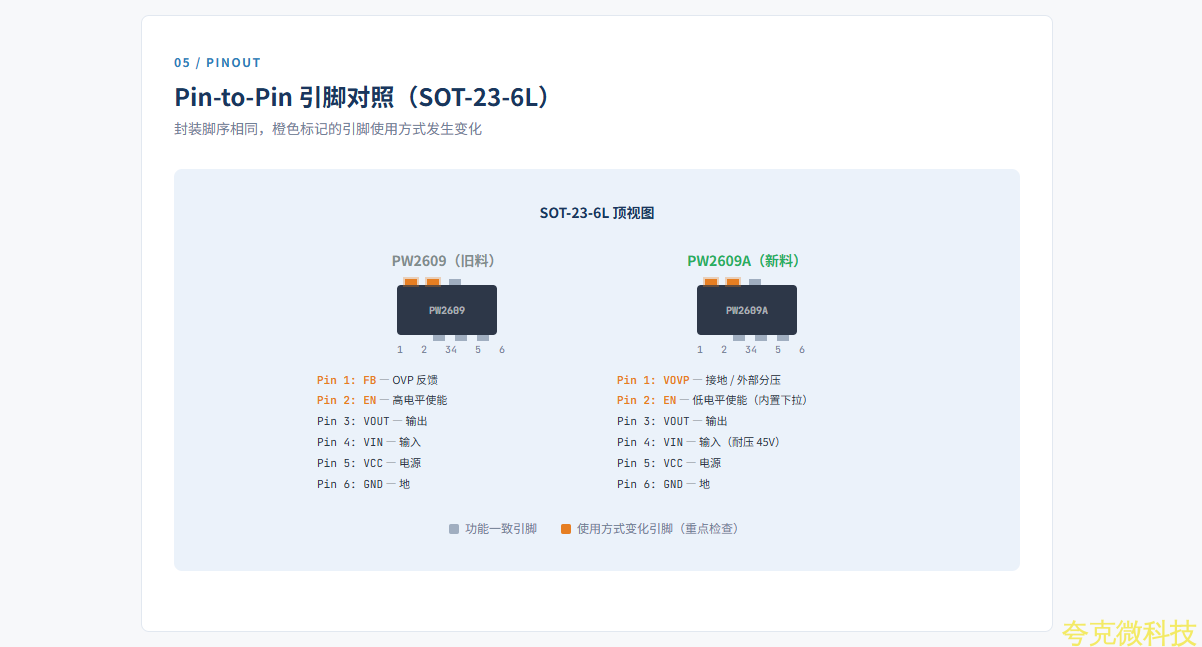

重要提示:两颗芯片同为 SOT-23-6L 封装、脚序相同,但 EN 使能逻辑与 FB/VOVP 引脚使用方式发生反向变化。直接换料不改板将导致芯片无法正常工作。

切换要点速览

三条必须调整项,决定换板还是直接替换

ITEM 01

最大耐压提升

36V→45V

绝对最大额定值提升至 45V ,可覆盖车载 24V 系统、双 USB PD 20V+ 瞬变尖峰等高压场景。

无需改板 · 直接受益

ITEM 02

EN 使能逻辑反向

高开低关 → 低开高关

逻辑完全互反,新料内置 1.2MΩ 下拉。原 " 上拉常开 " 电路必须改为下拉 / 悬空,否则芯片始终关断。

重点整改项

ITEM 03

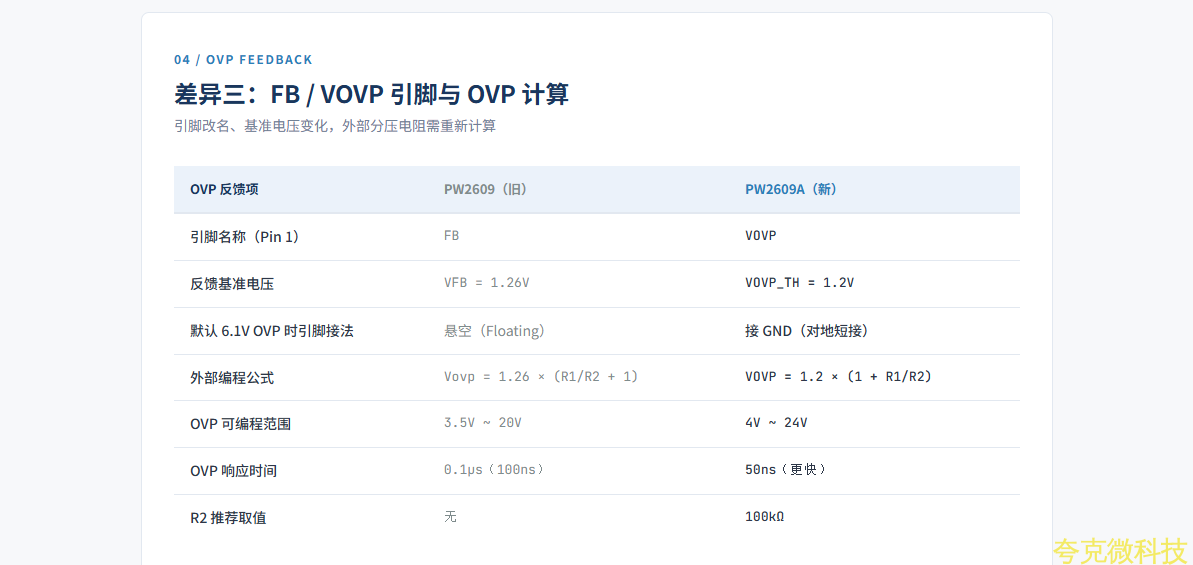

FB / VOVP 引脚变化

FB · 1.26V→VOVP · 1.2V

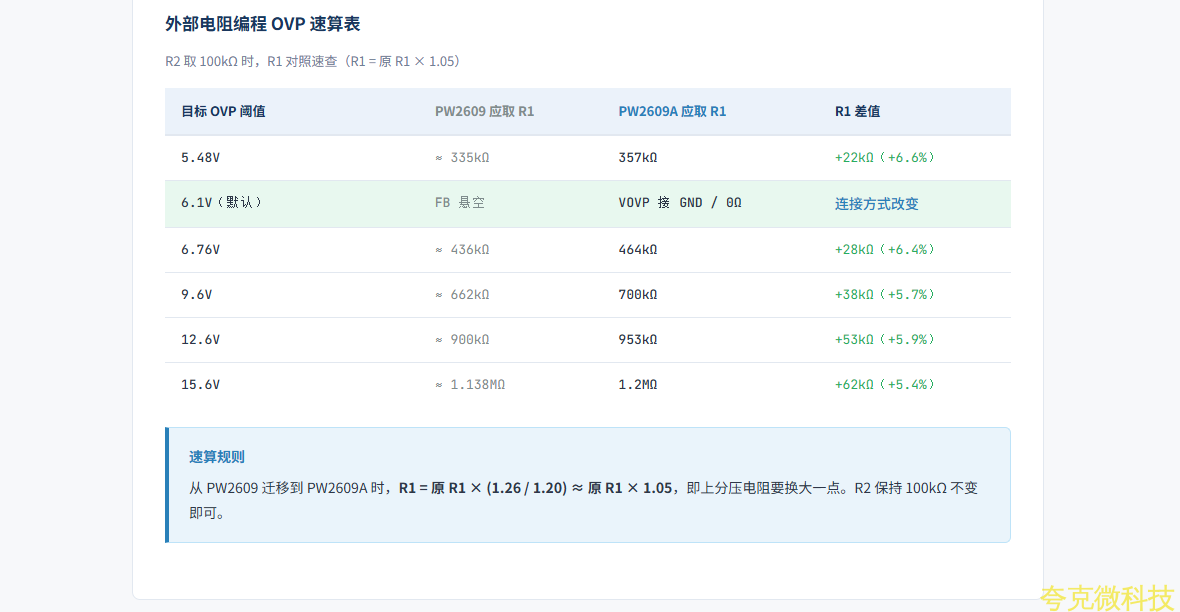

引脚改名、基准电压变化。默认 6.1V OVP 时旧料悬空、新料接地;外部分压 R1 需放大约 5% 。

PCB 需调整

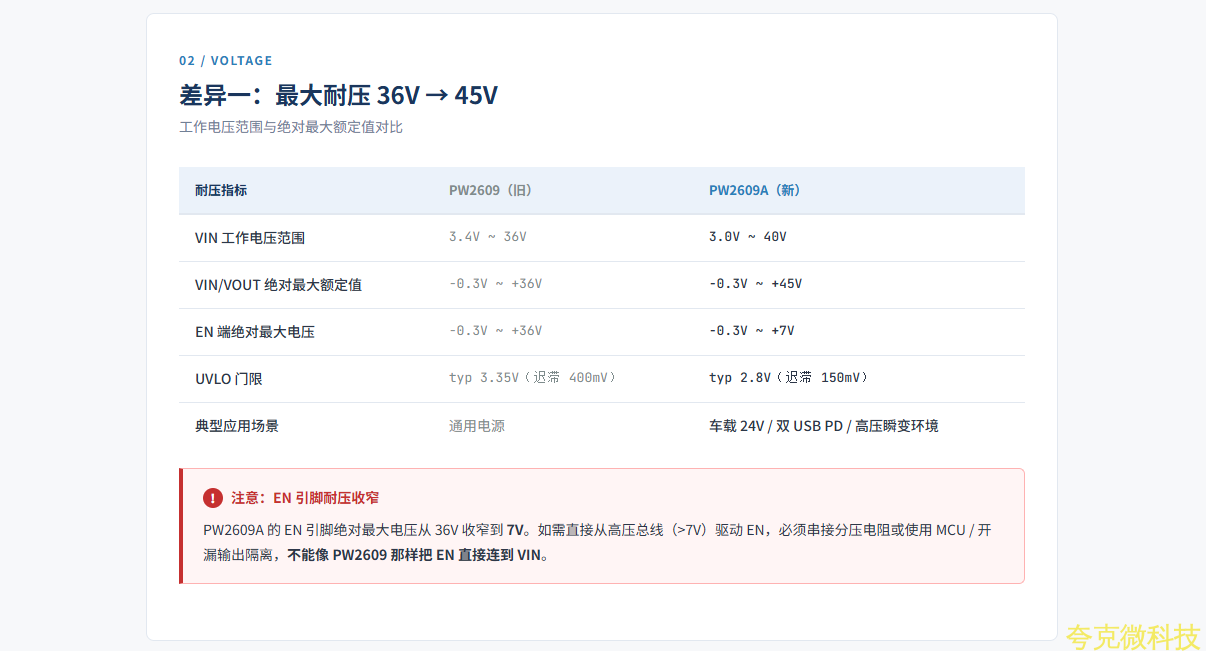

差异一:最大耐压 36V → 45V

工作电压范围与绝对最大额定值对比

耐压指标

PW2609 (旧)

PW2609A (新)

VIN 工作电压范围

3.4V ~ 36V

3.0V ~ 40V

VIN/VOUT 绝对最大额定值

-0.3V ~ +36V

-0.3V ~ +45V

EN 端绝对最大电压

-0.3V ~ +36V

-0.3V ~ +7V

UVLO 门限

typ 3.35V (迟滞 400mV )

typ 2.8V (迟滞 150mV )

典型应用场景

通用电源

车载 24V / 双 USB PD / 高压瞬变环境

注意: EN 引脚耐压收窄

PW2609A 的 EN 引脚绝对最大电压从 36V 收窄到 7V 。如需直接从高压总线( >7V )驱动 EN ,必须串接分压电阻或使用 MCU / 开漏输出隔离,不能像 PW2609 那样把 EN 直接连到 VIN 。

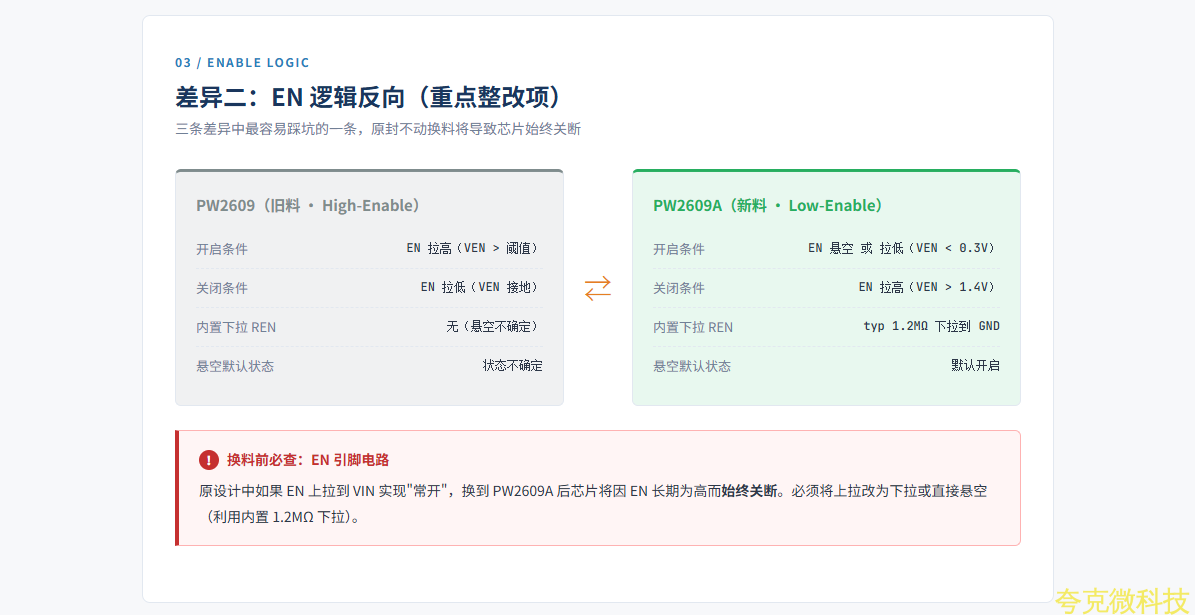

差异二: EN 逻辑反向(重点整改项)

三条差异中最容易踩坑的一条,原封不动换料将导致芯片始终关断

PW2609 (旧料 · High-Enable )

开启条件 EN 拉高( VEN > 阈值)

关闭条件 EN 拉低( VEN 接地)

内置下拉   REN 无(悬空不确定)

悬空默认状态 状态不确定

⇄

PW2609A (新料 · Low-Enable )

开启条件 EN 悬空 或 拉低( VEN < 0.3V )

关闭条件 EN 拉高( VEN > 1.4V )

内置下拉   RENtyp 1.2MΩ 下拉到 GND

悬空默认状态 默认开启

换料前必查: EN 引脚电路

原设计中如果 EN 上拉到 VIN 实现 " 常开 " ,换到 PW2609A 后芯片将因 EN 长期为高而始终关断。必须将上拉改为下拉或直接悬空(利用内置 1.2M Ω 下拉)。

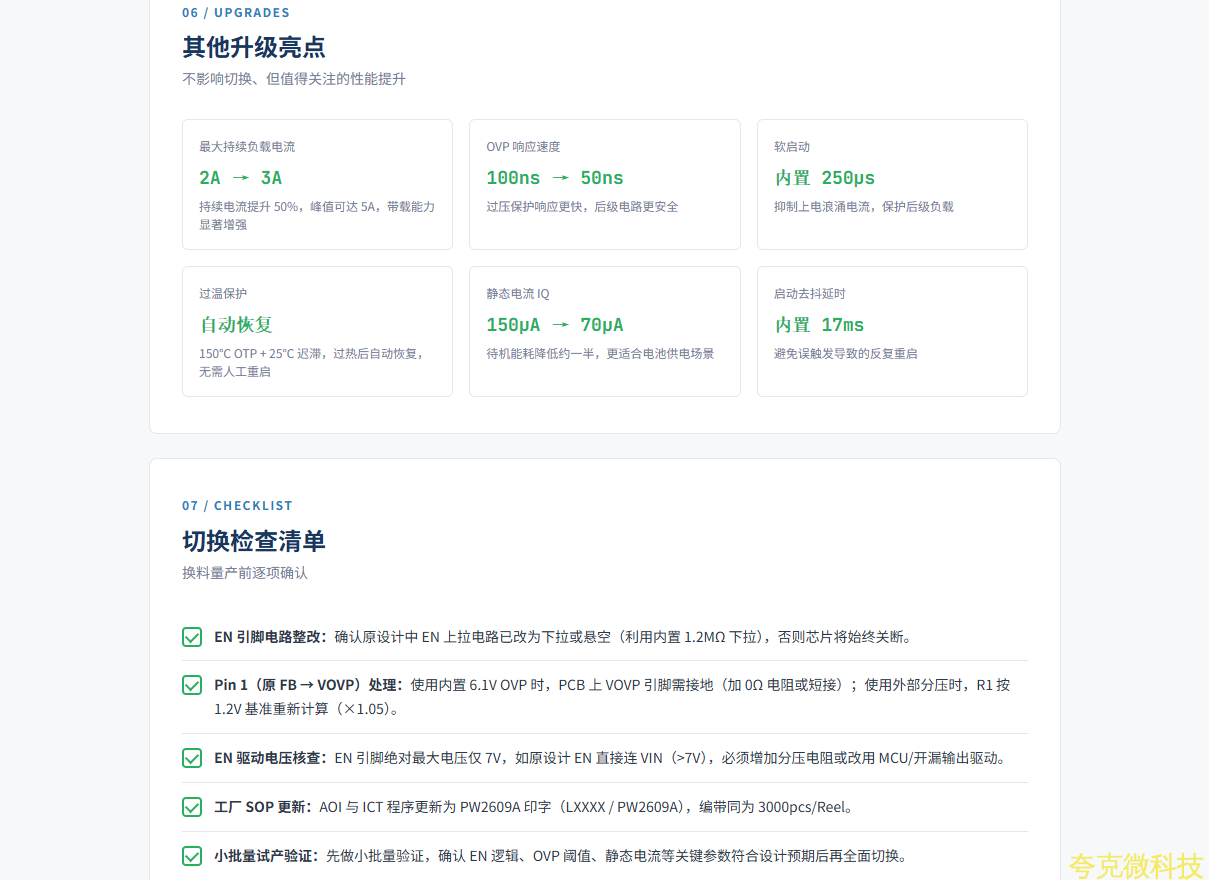

其他升级亮点

不影响切换、但值得关注的性能提升

最大持续负载电流

2A → 3A

持续电流提升 50% ,峰值可达 5A ,带载能力显著增强

OVP 响应速度

100ns → 50ns

过压保护响应更快,后级电路更安全

软启动

内置 250μs

抑制上电浪涌电流,保护后级负载

过温保护

自动恢复

150℃ OTP + 25℃ 迟滞,过热后自动恢复,无需人工重启

静态电流 IQ

150μA → 70μA

待机能耗降低约一半,更适合电池供电场景

启动去抖延时

内置 17ms

避免误触发导致的反复重启

切换检查清单

换料量产前逐项确认

EN 引脚电路整改:确认原设计中 EN 上拉电路已改为下拉或悬空(利用内置 1.2MΩ 下拉),否则芯片将始终关断。

Pin 1 (原 FB → VOVP )处理:使用内置 6.1V OVP 时, PCB 上 VOVP 引脚需接地(加 0Ω 电阻或短接);使用外部分压时, R1 按 1.2V 基准重新计算( ×1.05 )。

EN 驱动电压核查: EN 引脚绝对最大电压仅 7V ,如原设计 EN 直接连 VIN ( >7V ),必须增加分压电阻或改用 MCU/ 开漏输出驱动。

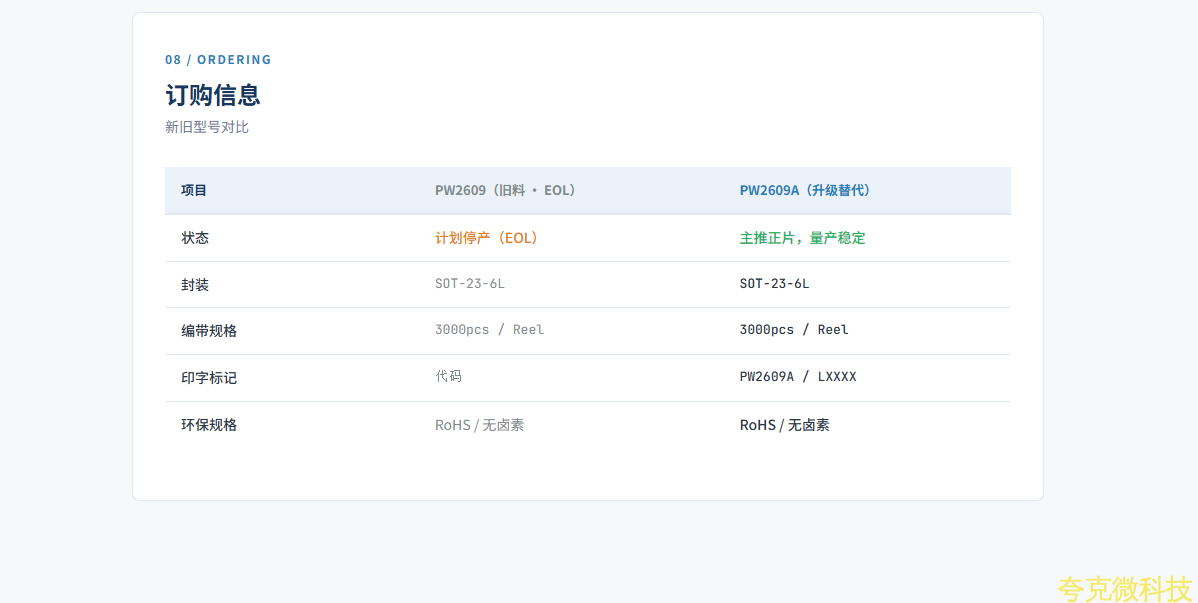

工厂 SOP 更新: AOI 与 ICT 程序更新为 PW2609A 印字( LXXXX / PW2609A ),编带同为 3000pcs/Reel 。

小批量试产验证:先做小批量验证,确认 EN 逻辑、 OVP 阈值、静态电流等关键参数符合设计预期后再全面切换。
