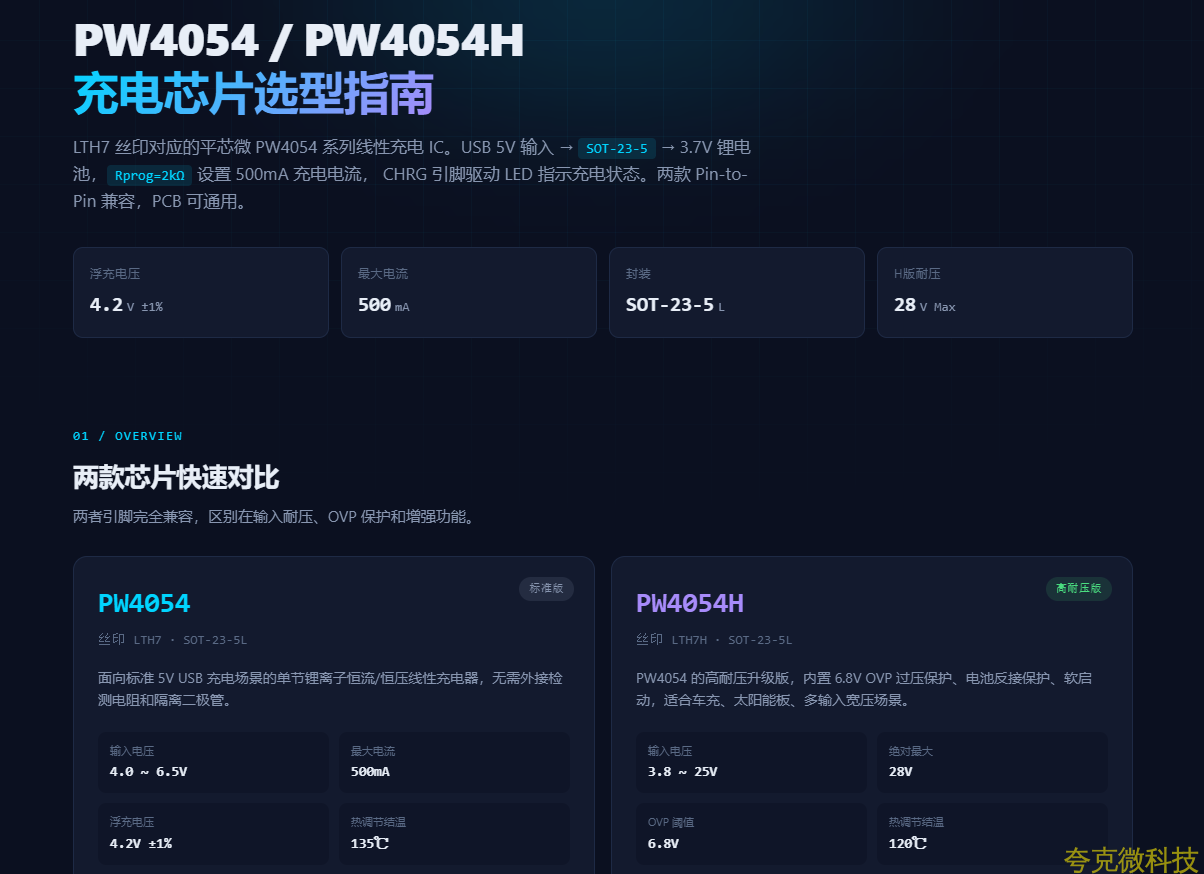

PW4054 / PW4054H 充电芯片选型指南 8.18

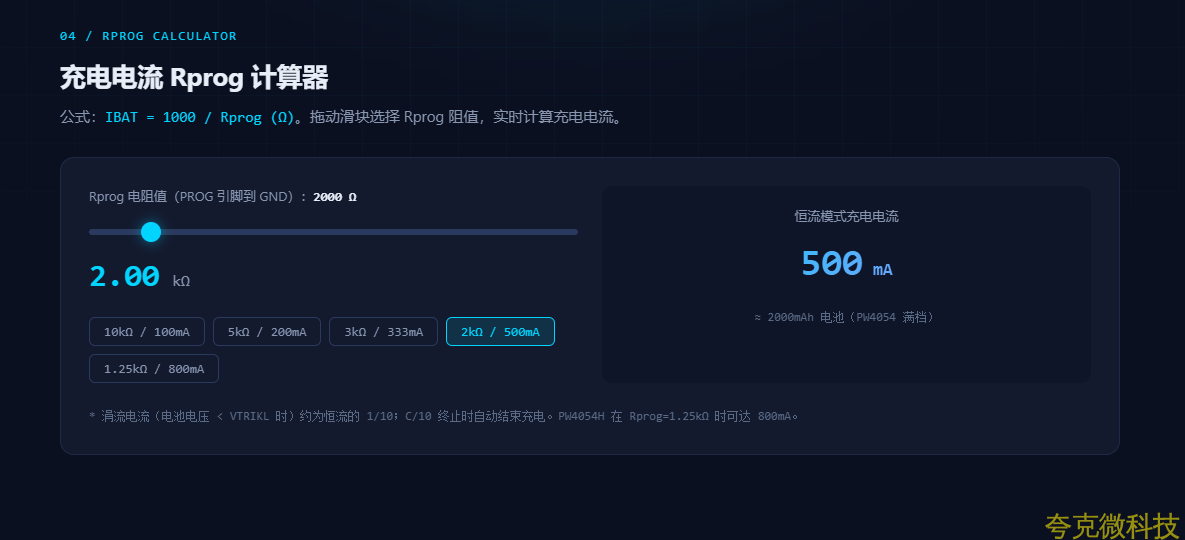

LTH7 丝印对应的平芯微 PW4054 系列线性充电 IC 。 USB 5V 输入 → SOT-23-5 → 3.7V 锂电池， Rprog=2kΩ 设置 500mA 充电电流， CHRG 引脚驱动 LED 指示充电状态。两款 Pin-to-Pin 兼容， PCB 可通用。
浮充电压 4.2V ±1%
最大电流 500mA
封装 SOT-23-5L
H 版耐压 28V Max
两款芯片快速对比

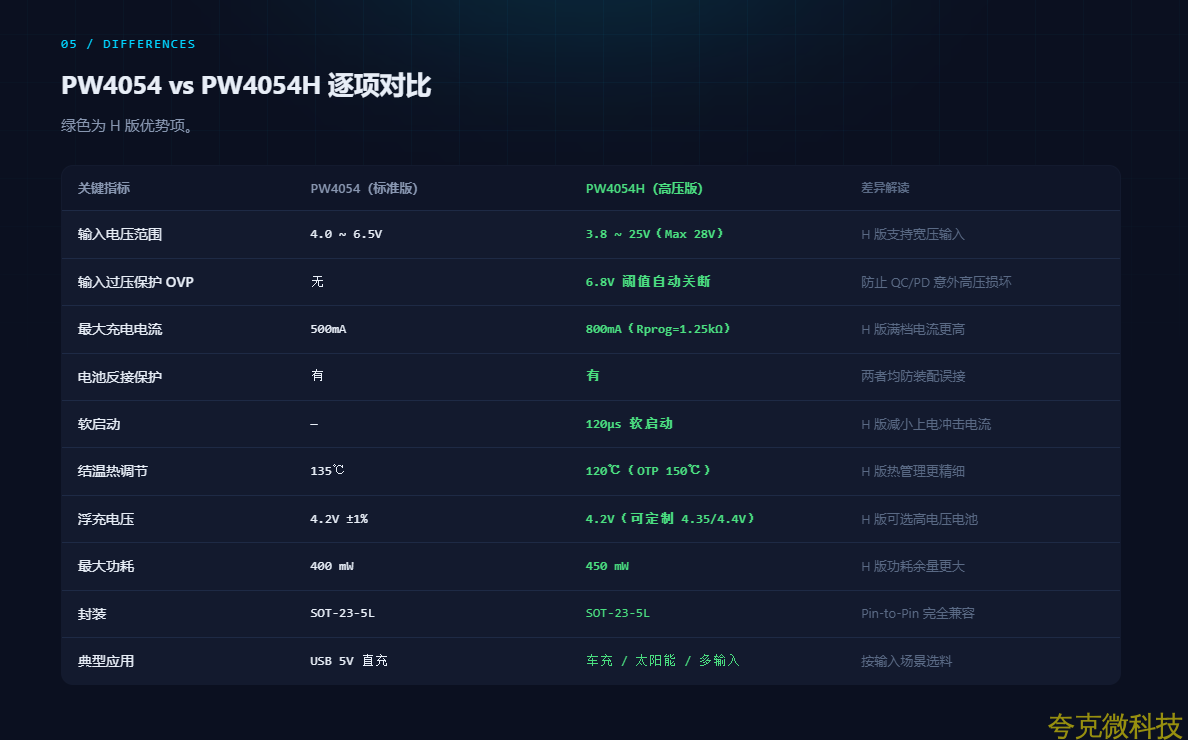

两者引脚完全兼容，区别在输入耐压、OVP 保护和增强功能。

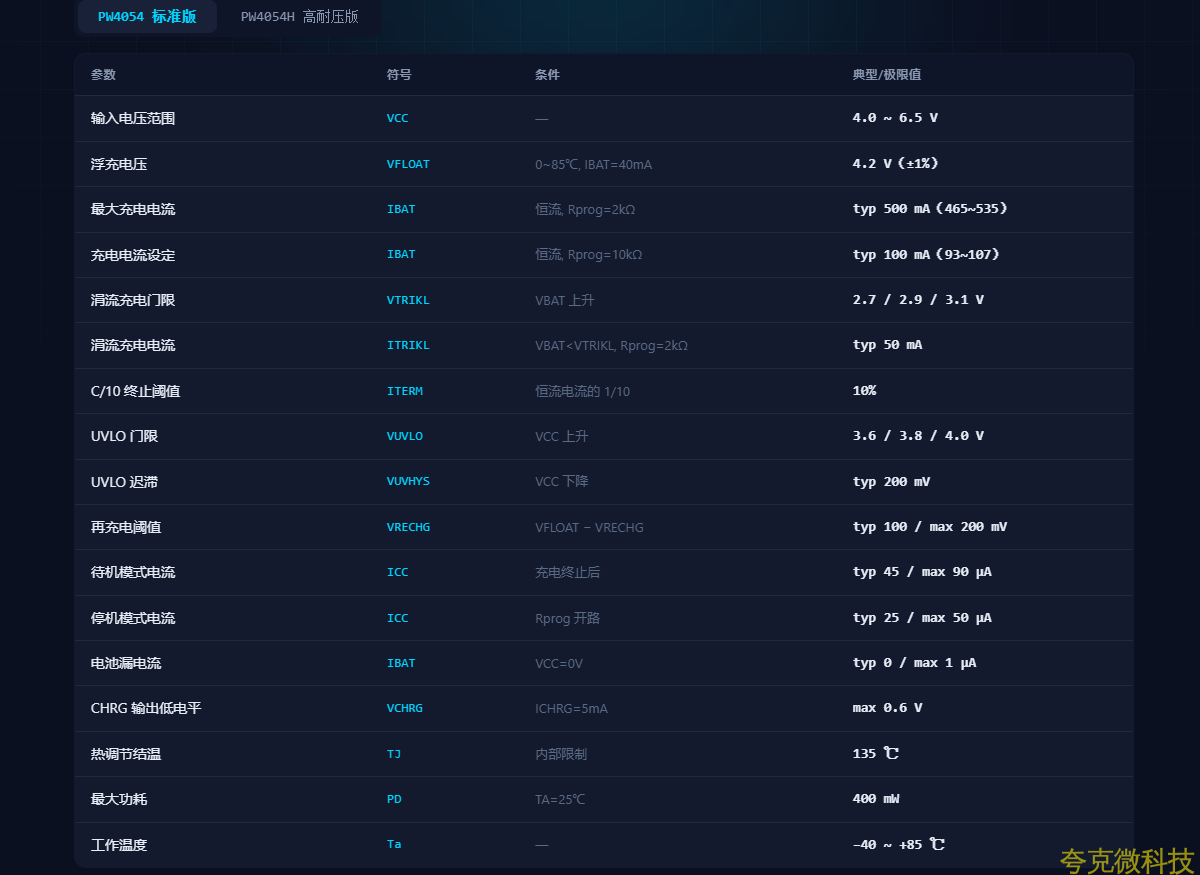

PW4054
丝印 LTH7 · SOT-23-5L
面向标准 5V USB 充电场景的单节锂离子恒流 / 恒压线性充电器，无需外接检测电阻和隔离二极管。
输入电压 4.0 ~ 6.5V
最大电流 500mA
浮充电压 4.2V ±1%
热调节结温 135℃
PW4054H
丝印 LTH7H · SOT-23-5L
PW4054 的高耐压升级版，内置 6.8V OVP 过压保护、电池反接保护、软启动，适合车充、太阳能板、多输入宽压场景。
输入电压 3.8 ~ 25V
绝对最大 28V
OVP 阈值 6.8V
热调节结温 120℃

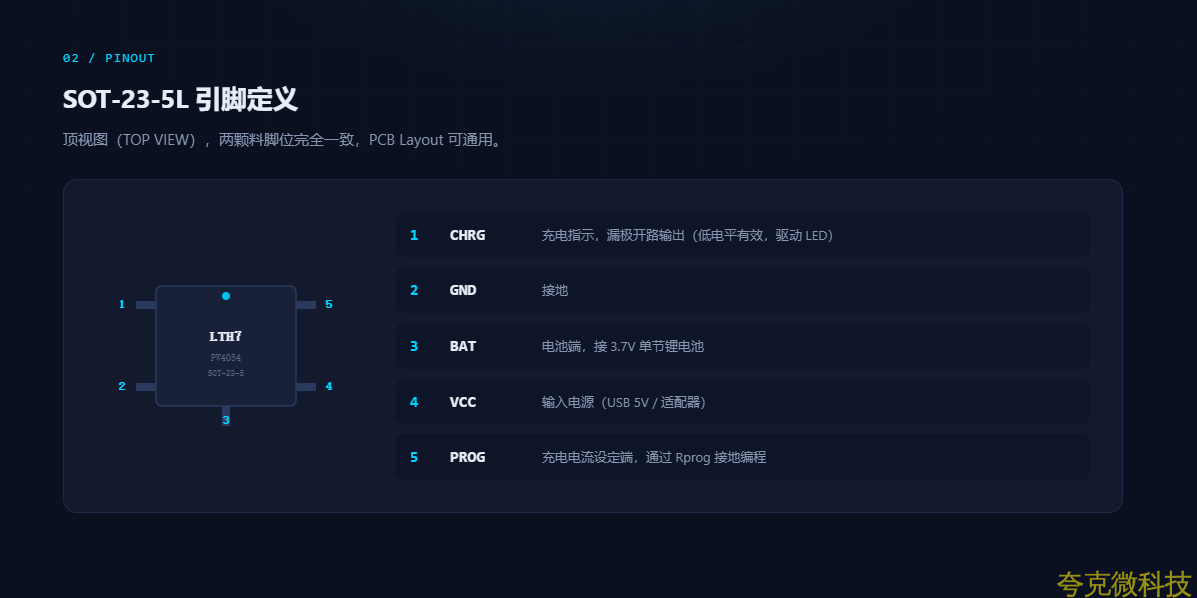

SOT-23-5L 引脚定义
顶视图（TOP VIEW ），两颗料脚位完全一致， PCB Layout 可通用。
1 CHRG 充电指示，漏极开路输出（低电平有效，驱动 LED ）
2 GND 接地
3 BAT 电池端，接 3.7V 单节锂电池
4 VCC 输入电源（USB 5V / 适配器）
5 PROG 充电电流设定端，通过 Rprog 接地编程

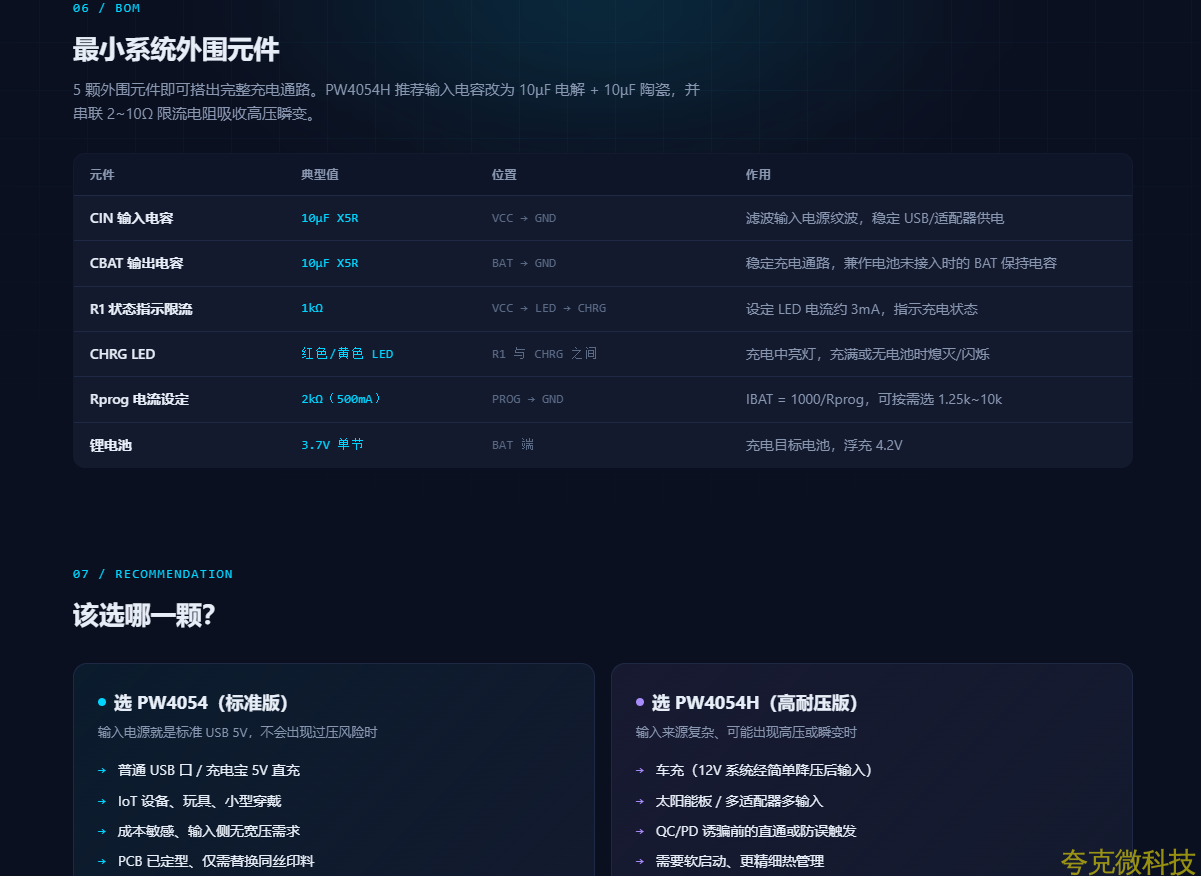

该选哪一颗？
选 PW4054 （标准版）
输入电源就是标准 USB 5V ，不会出现过压风险时
普通 USB 口 / 充电宝 5V 直充
IoT 设备、玩具、小型穿戴
成本敏感、输入侧无宽压需求
PCB 已定型、仅需替换同丝印料
选 PW4054H （高耐压版）
输入来源复杂、可能出现高压或瞬变时
车充（12V 系统经简单降压后输入）
太阳能板 / 多适配器多输入
QC/PD 诱骗前的直通或防误触发
需要软启动、更精细热管理
未来可能升级到 4.35V 高电压电池
