贴片三极管A09T电路图：PW3400A，贴片三极管A19T电路图：PW3401A
- 2026-10-15 10:14:00
- SS 原创
- 7

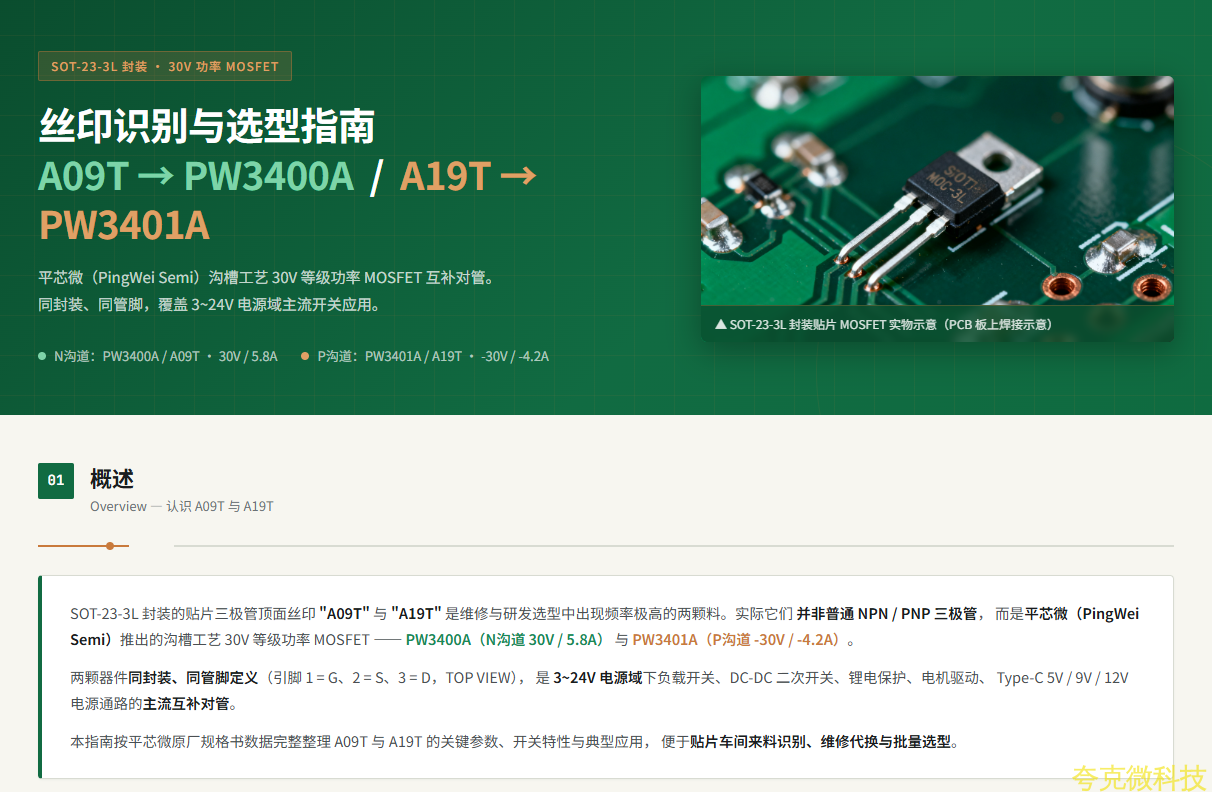

丝印识别与选型指南
A09T
→
PW3400A / A19T
→
PW3401A
平芯微（
PingWei Semi
）沟槽工艺
30V
等级功率
MOSFET
互补对管。
同封装、同管脚，覆盖
3~24V
电源域主流开关应用。
N 沟道： PW3400A / A09T · 30V / 5.8A
P 沟道： PW3401A / A19T · -30V / -4.2A
概述
Overview — 认识 A09T 与 A19T
SOT-23-3L 封装的贴片三极管顶面丝印 "A09T" 与 "A19T" 是维修与研发选型中出现频率极高的两颗料。实际它们 并非普通 NPN / PNP 三极管， 而是平芯微（ PingWei Semi ）推出的沟槽工艺 30V 等级功率 MOSFET —— PW3400A （ N 沟道 30V / 5.8A ） 与 PW3401A （ P 沟道 -30V / -4.2A ）。

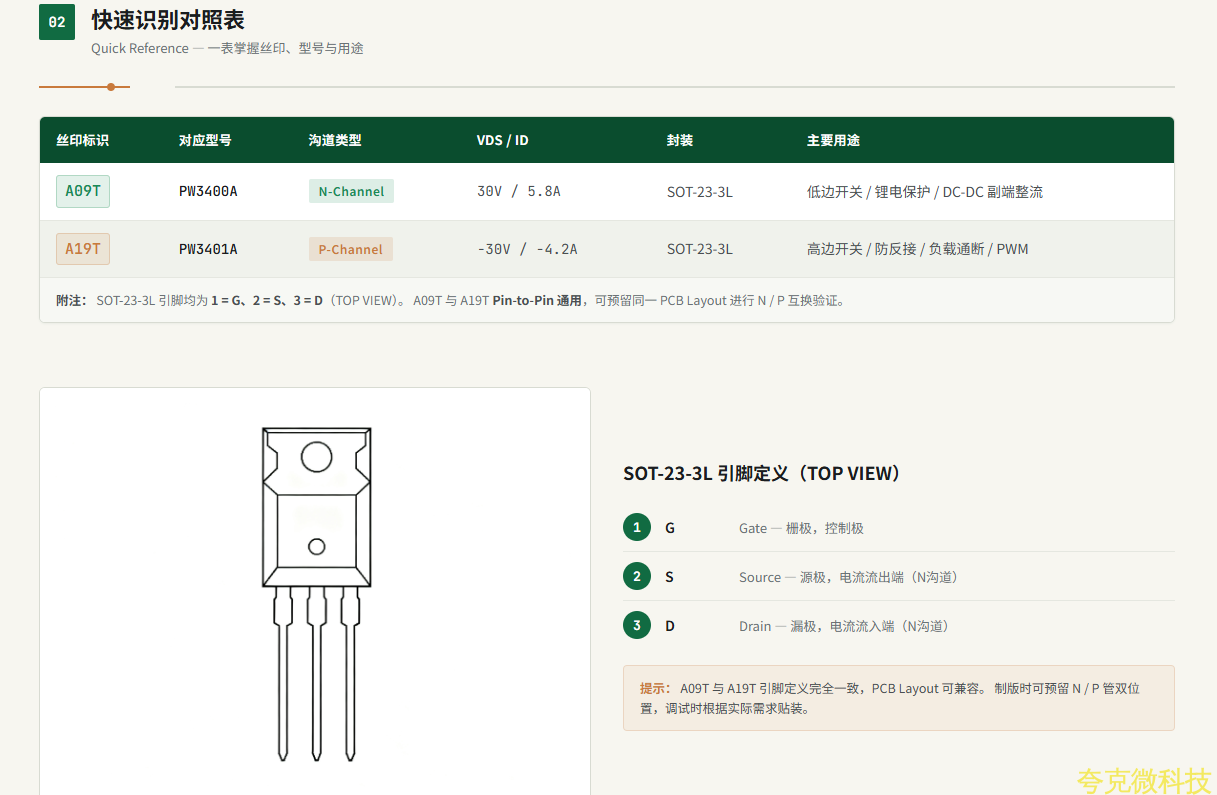

两颗器件同封装、同管脚定义（引脚 1 = G 、 2 = S 、 3 = D ， TOP VIEW ）， 是 3~24V 电源域下负载开关、 DC-DC 二次开关、锂电保护、电机驱动、 Type-C 5V / 9V / 12V 电源通路的主流互补对管。
本指南按平芯微原厂规格书数据完整整理 A09T 与 A19T 的关键参数、开关特性与典型应用， 便于贴片车间来料识别、维修代换与批量选型。

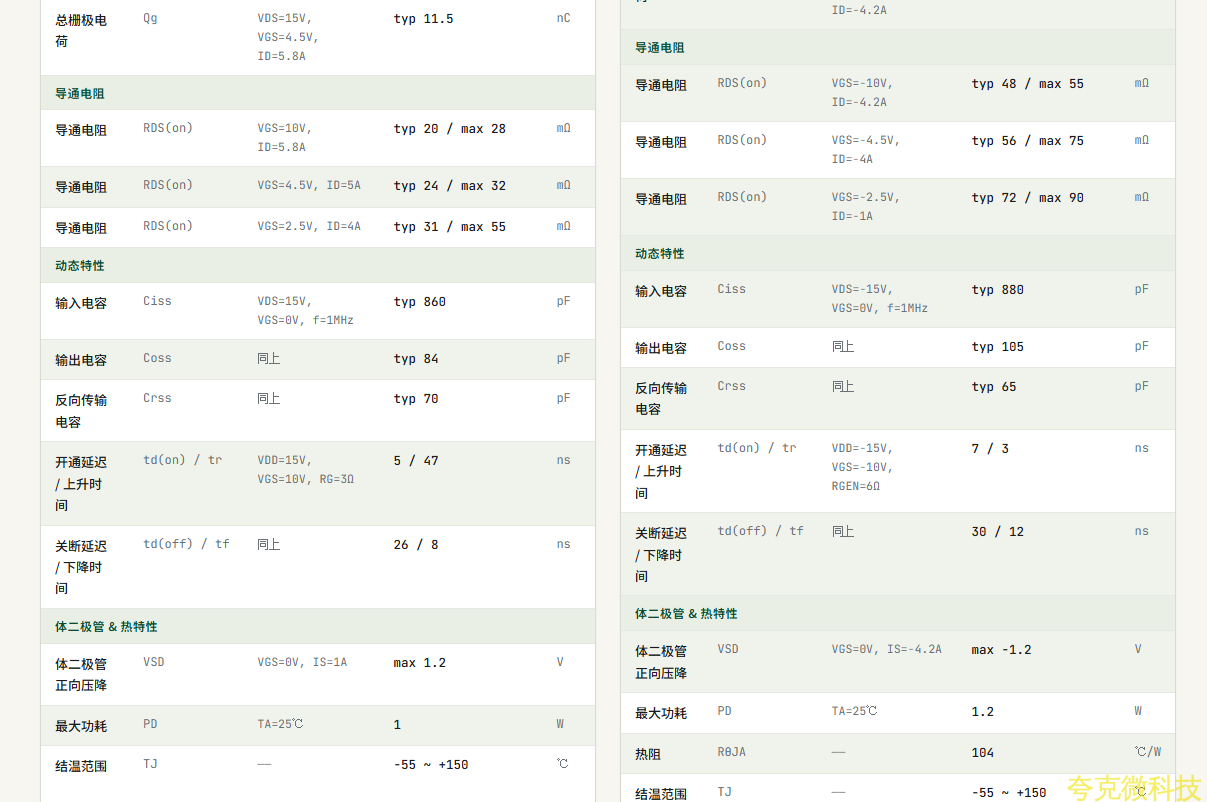

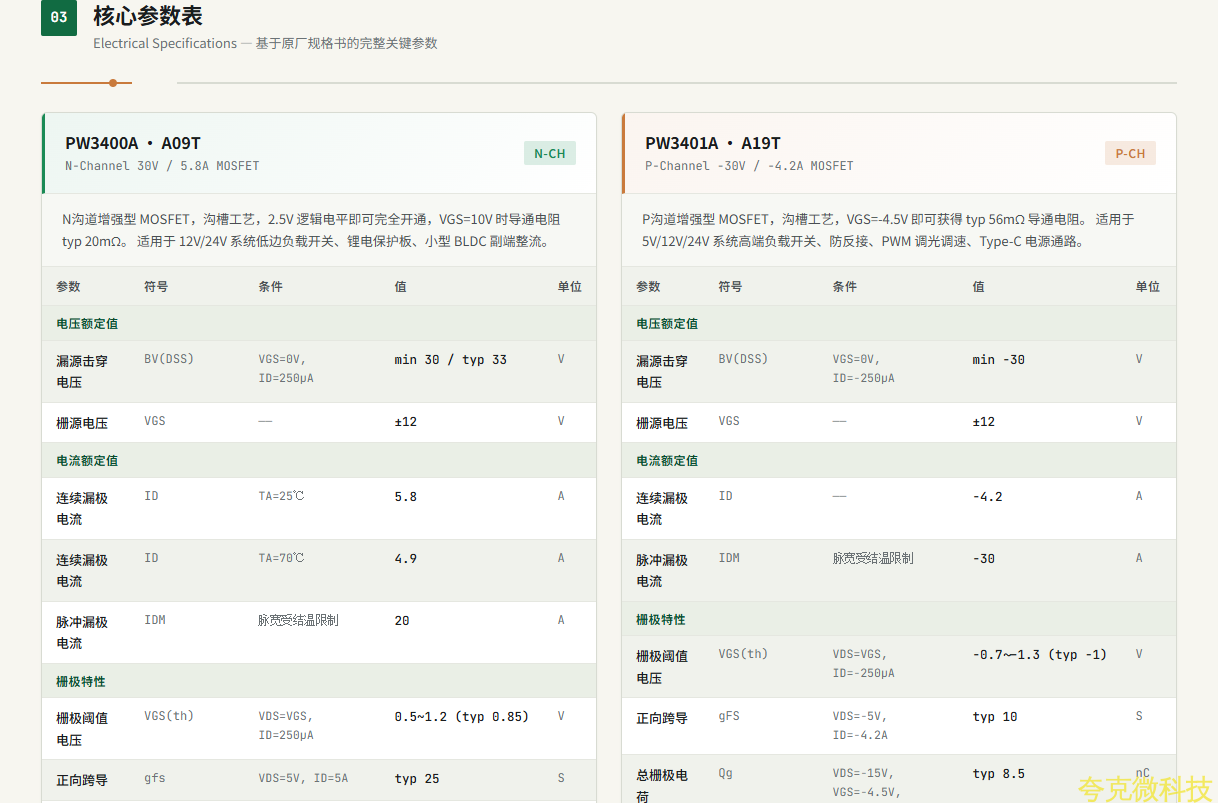

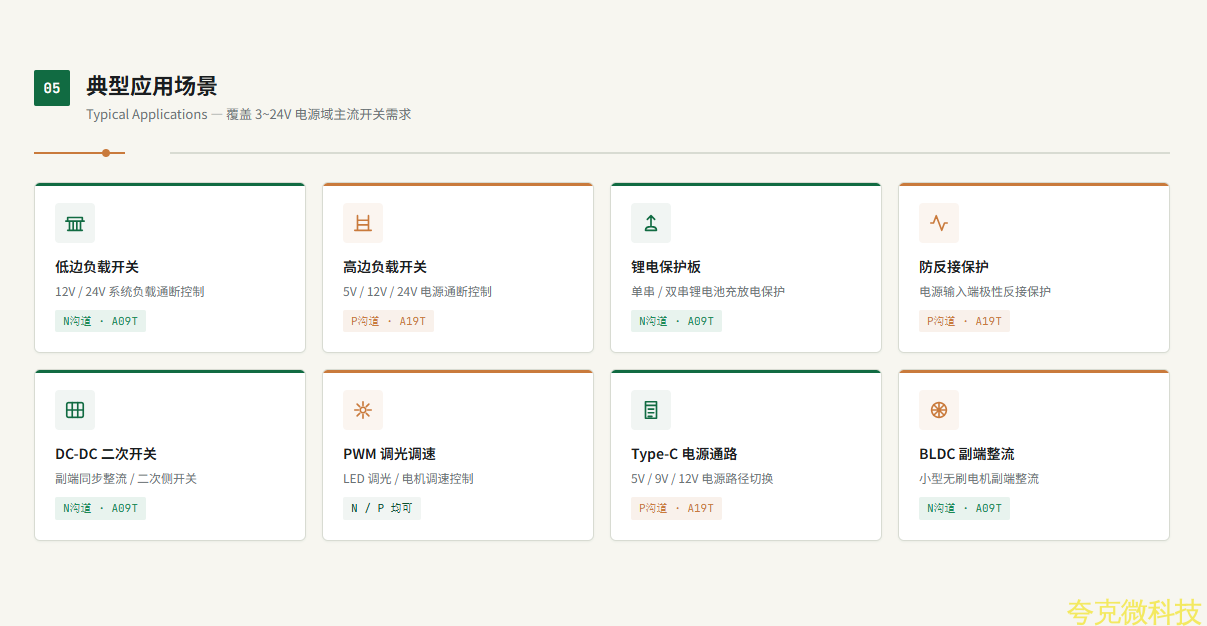

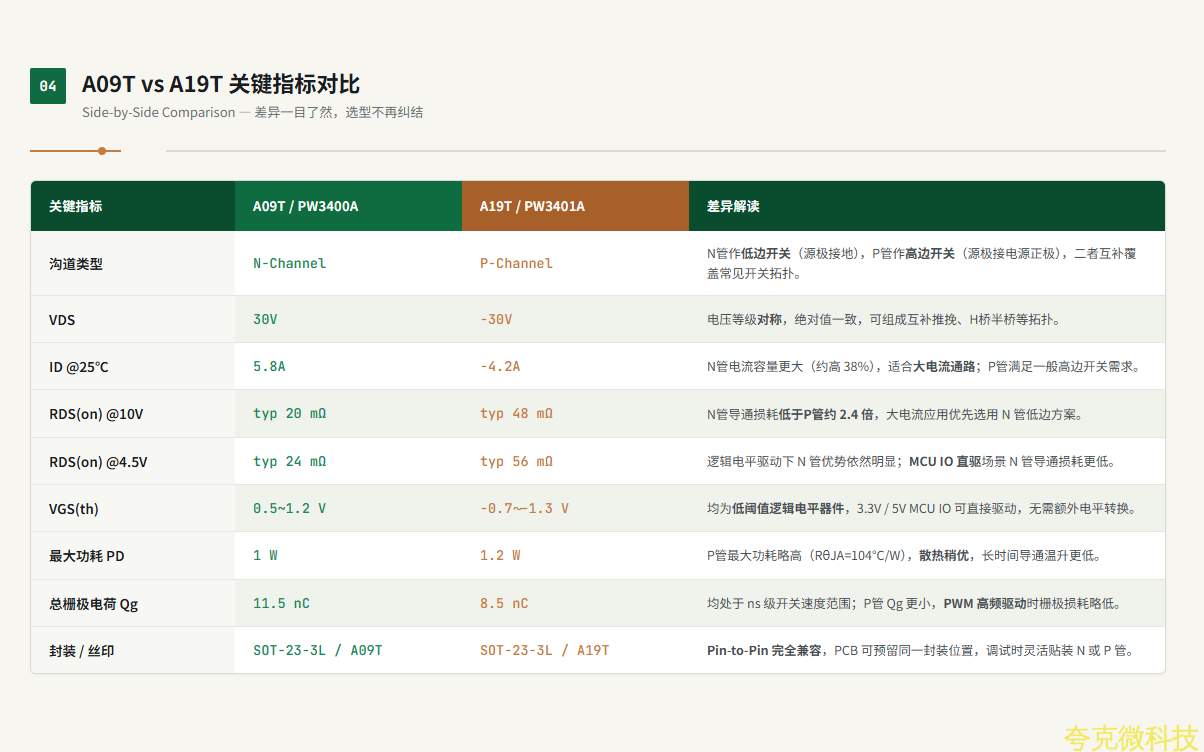

典型应用场景
Typical Applications — 覆盖 3~24V 电源域主流开关需求
低边负载开关
12V / 24V 系统负载通断控制
N 沟道 · A09T
高边负载开关
5V / 12V / 24V 电源通断控制
P 沟道 · A19T
锂电保护板
单串 / 双串锂电池充放电保护
N 沟道 · A09T
防反接保护
电源输入端极性反接保护
P 沟道 · A19T
DC-DC 二次开关
副端同步整流 / 二次侧开关
N 沟道 · A09T
PWM 调光调速
LED 调光 / 电机调速控制
N / P 均可
Type-C 电源通路
5V / 9V / 12V 电源路径切换
P 沟道 · A19T
BLDC 副端整流
小型无刷电机副端整流
N 沟道 · A09T

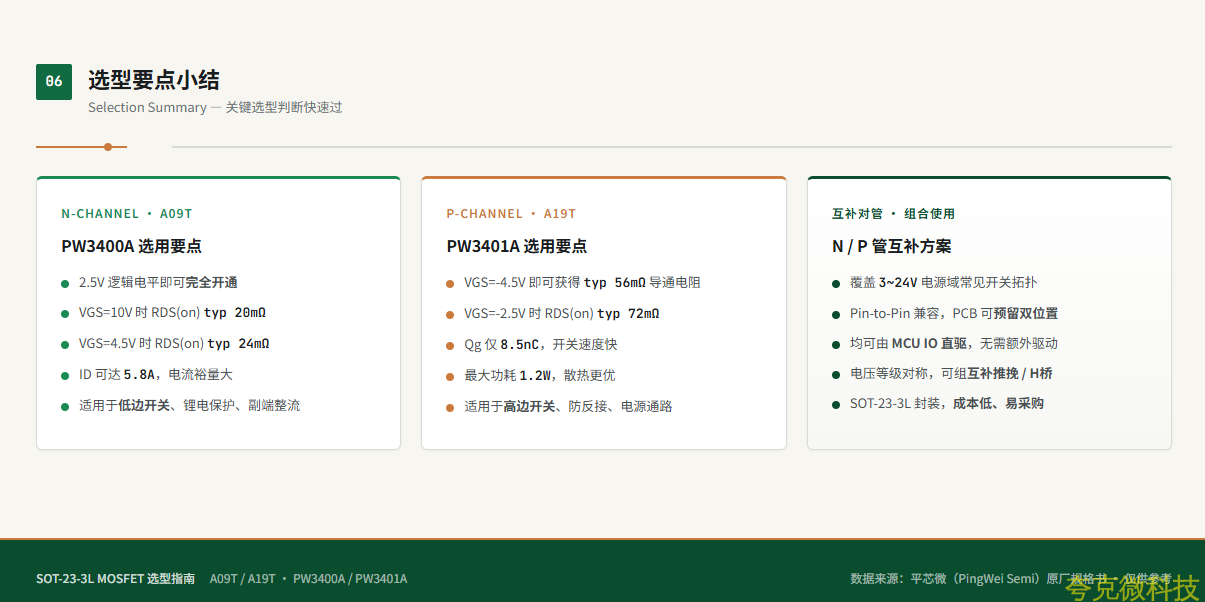

选型要点小结
Selection Summary — 关键选型判断快速过
N-Channel · A09T
PW3400A 选用要点
2.5V 逻辑电平即可完全开通
VGS=10V 时 RDS(on) typ 20mΩ
VGS=4.5V 时 RDS(on) typ 24mΩ
ID 可达 5.8A，电流裕量大
适用于低边开关、锂电保护、副端整流
P-Channel · A19T
PW3401A 选用要点
VGS=-4.5V 即可获得 typ 56mΩ 导通电阻
VGS=-2.5V 时 RDS(on) typ 72mΩ
Qg 仅 8.5nC，开关速度快
最大功耗 1.2W，散热更优
适用于高边开关、防反接、电源通路
互补对管 · 组合使用
N / P 管互补方案
覆盖 3~24V 电源域常见开关拓扑
Pin-to-Pin 兼容， PCB 可预留双位置
均可由 MCU IO 直驱，无需额外驱动
电压等级对称，可组互补推挽 / H 桥
SOT-23-3L 封装，成本低、易采购
